Емкость подземная типа ЕП, ЕПП

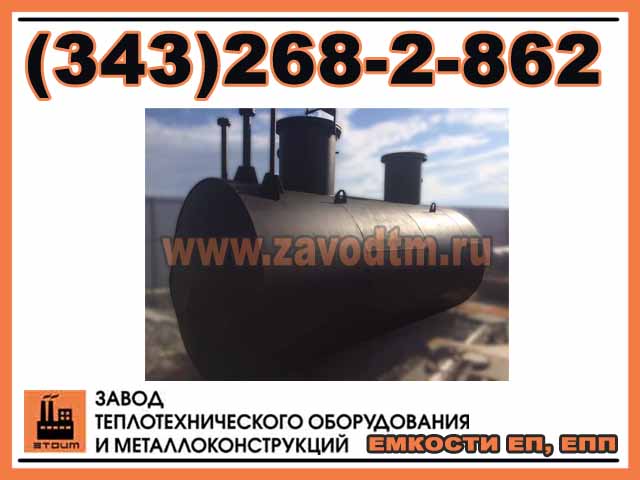

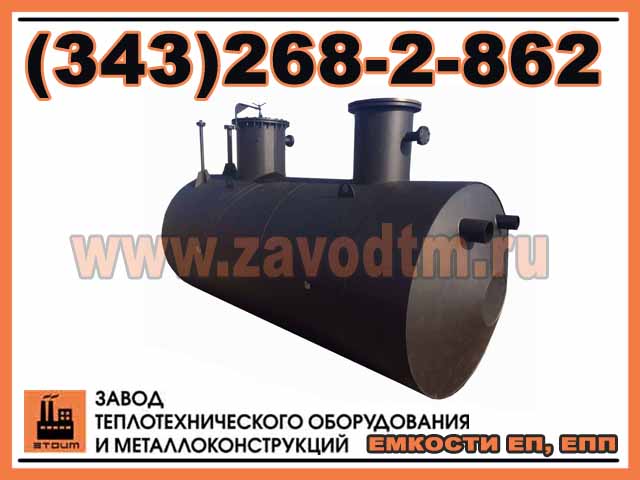

Емкость подземная ЕП, емкость ЕПП с подогревателем

Резервуары ЕП и ЕПП широко применяются в различных областях промышленности, в том числе они высоко востребованы в нефтяной и газовой сферах.

Дренажная емкость ЕП предназначена для накопления, хранения и выдачи рабочего вещества (нефти, масел, конденсата, сточных вод и т.п.). Конструктивно представляет собой цилиндрический резервуар горизонтального исполнения, оборудованный коническими днищами, двумя люками и штуцерами. Люки предназначены для установки насосов и другого оборудования, а также для обслуживания емкости (осмотра, очистки, ремонта и т.п.). Штуцеры необходимы для входа и выхода продукта, установки контрольно-измерительного оборудования (уровнемеры, термометры) и прочих нужд.

Подземная емкость ЕПП с подогревателем имеет аналогичное назначение и конструкцию. Ее особенностью является наличие внутри корпуса металлического змеевика — теплообменного устройства, необходимого для постоянного или периодического подогрева рабочего вещества.

Материальное исполнение емкостей ЕП и ЕПП

  1. применяется при температуре не ниже -20оС, материал корпуса Ст3
  2. применяется при температуре не ниже -40оС, материал корпуса 09Г2С-ХХ
  3. применяется при температуре не ниже -60оС, материал корпуса 09Г2С-ХХ

Емкости ЕП и ЕПП, основные типоразмеры и их характеристики

Условное обозначение

Диаметр обечайки (D), мм

Длина (L), мм

Высота (Н), мм

Высота горловины (h), мм

Масса, не более, кг

ЕП 8-2000-1300-1

ЕПП 8-2000-1300-1

ЕП 8-2000-1300-2

ЕПП 8-2000-1300-2

ЕП 8-2000-1300-3

ЕПП 8-2000-1300-3

2000

2880

4925

1300

2125

ЕП 12,5-2000-1300-1

ЕПП 12,5-2000-1300-1

ЕП 12,5-2000-1300-2

ЕПП 12,5-2000-1300-2

ЕП 12,5-2000-1300-3

ЕПП 12,5-2000-1300-3

2000

4280

4925

1300

2680

ЕП 16-2000-1300-1

ЕПП 16-2000-1300-1

ЕП 16-2000-1300-2

ЕПП 16-2000-1300-2

ЕП 16-2000-1300-3

ЕПП 16-2000-1300-3

2000

5280

4925

1300

3080

ЕП 20-2400-900-1

ЕПП 20-2400-900-1

ЕП 20-2400-900-2

ЕПП 20-2400-900-2

ЕП 20-2400-900-3

ЕПП 20-2400-900-3

2400

4826

4925

900

3270

ЕП 25-2400-900-1

ЕПП 25-2400-900-1

ЕП 25-2400-900-2

ЕПП 25-2400-900-2

ЕП 25-2400-900-3

ЕПП 25-2400-900-3

2400

5826

4925

900

3870

ЕП 40-2400-900-1

ЕПП 40-2400-900-1

ЕП 40-2400-900-2

ЕПП 40-2400-900-2

ЕП 40-2400-900-3

ЕПП 40-2400-900-3

2400

9026

4925

900

5510

ЕП 40-2400-1600-1

ЕПП 40-2400-1600-1

ЕП 40-2400-1600-2

ЕПП 40-2400-1600-2

ЕП 40-2400-1600-3

ЕПП 40-2400-1600-3

2400

9026

5235

1600

5635

ЕП 63-3000-1000-1

ЕПП 63-3000-1000-1

ЕП 63-3000-1000-2

ЕПП 63-3000-1000-2

ЕП 63-3000-1000-3

ЕПП 63-3000-1000-3

3000

9244

5240

1000

8230

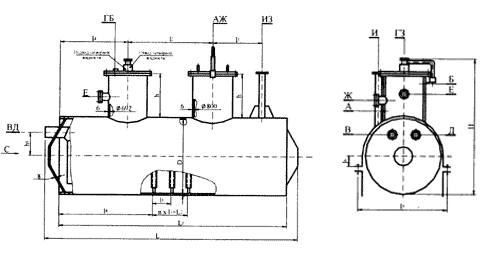

Емкость ЕП чертеж

Назначение и условные проходы штуцеров дренажных емкостей

Обозн.

Кол-во

Назначение

Диаметр условного прохода, мм

Условное давление, кгс/см2 (МПа)

А

1

Люк-лаз

800

0,25

Б

1

Люк для насоса

700

0,6

В

1

Для входа продукта

200

Г

1

Для выхода продукта

65

Д

1

Выход продукта аварийный

150

Е

1

Для входа пара

100

1,6

Ж

1

Воздушник

100

1,6

З

1

Для уровнемера

80

4,0

И

1

Для термопреобразователя

50

К (для ЕПП)

1

Для входа теплоносителя

20

Л (для ЕПП)

1

для выхода теплоносителя

20

По желанию заказчика возможно изготовление емкостей ЕПП и ЕП с эллиптическими или сферическими днищами.

Расшифровка условного обозначения ЕП 16-2000-1300-1, ЕПП 16-2000-1300-1, где

  • ЕП – емкость подземная (без внутренних устройств), ЕПП — емкость подземная с подогревателем
  • 16 – номинальный объем, м3
  • 2000 – диаметр обечайки (D), мм
  • 1300 – высота  горловины (h), мм
  • 1 – материальное исполнение

Для того, чтобы купить емкость дренажную ЕП или емкость с подогревателем ЕПП, отправьте запрос с указанием нужного типоразмера и материального исполнения резервуара в отдел продаж Свердловского завода теплотехнического оборудования и металлоконструкций по электронной почте crimea@zavodtm.ru или через форму On-line заказ на сайте.
